HC - Serie Faserlaser

Unsere kostengünstige, hochmoderne Laserschneidanlage, ist ideal zum Schneiden von großformatigen Blechen geeignet. Zum Einsatz kommt hierbei modernste Faserlaser Technologie gekoppelt mit bewährter Portalbauweise. Unsere Flachbett-Laserschneidanlagen der HC Serie können mit Laserleistung von hundert Watt bis einigen kilo Watt ausgestattet werden. Ein einfach zu bedienendes CAD/CAM Programm ist ebenfalls in die Steuerung integriert, so dass in wenigen Schritten ein Schneidprogramm erstellt werden kann.
Die Ausführung unserer HC Serie ist als Laserklasse 4 und Laserklasse 1 nach DIN EN 60825-1 erhältlich.

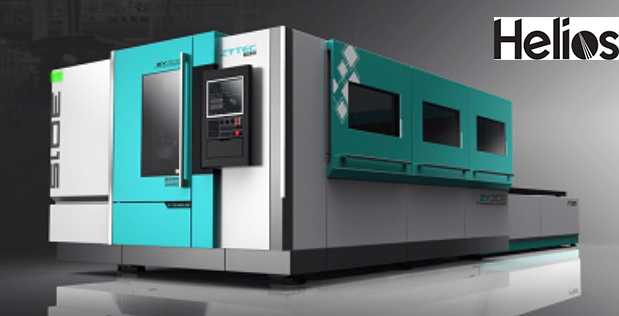

HC Serie mit Faserlaser
HC Serie: Flachbett-Portalmaschine zum Schneiden mit Faserlaser von Blechen im Format 3 m x 1,5 m.

Ausstattung:

  • Faserlaser Technologie mit Ausgangsleistungen von 100 W bis max. 2.000 W ( optional max. 10.000 W)
  • Professionelle CNC Steurung mit benutzerfreundlicher Bedienungssoftware HMI
  • Portalbauweise für Blecheformate 1.250 mm x 1.250 mm oder optional 3.000 mm x 1.500 mm
  • Wechseltisch (optional)
  • Linearachsenantieb: AC Servo-Motor mit  spielfreier Kugelgewindespindel
  • Automatische, kapazitive Fokusabstand Regulierung zur Blechoberfläche
  • Prozessgasdruck bis 20 bar regulierbar
  • Absauganlage zur Filterung von Metalldämpfen und Abbrandprodukten
  • Aufrüstbar mit CNC gesteuerter Drehachse zum Laserschneiden an Rohren (optional)

Anwendungsbereiche:
Schneiden von Metallblechen aller Art (Stahl, Edelstahl, Titan, Aluminium, Bronze, Messing, Kupfer, u.v.m.).

Technische Spezifikationen:

Model

HC-FIBER-500-3000x1500

HC-FIBER-1500-1250x1250

Laser Typ

Fiber Laser

Fiber Laser

Wellenlänge

1070 nm

1070 nm

Laser Leistung

500 W

1.500 W

Positioniergenauigkeit

≤ ±0.05 mm

≤ ±0.05 mm

Wiederholgenauigkeit

≤ ±0.03 mm

≤ ±0.03 mm

Beladungskapazität

max. 800 kg

max. 800 kg

Verfahrgeschwindigkeit

max. 60 m/min

max. 60 m/min

X-Achse

3.000 mm

1.250 mm

Y-Achse

1.500 mm

1.250 mm

Z-Achse

120 mm

120 mm

Stromversorgung

380 VAC/50 Hz/60 A/3 Phasen

380 VAC/50 Hz/60 A/3 Phasen



Schneidparameter für einen Faserlaser mit 1 kW Ausgangsleistung:

Material

Dicke

(mm)

Schneid-

geschwindigkeit

(mm/min)

Prozess-

gasdruck

(bar)

Düsen-

durchmesser

Gas

Edelstahl

0,5

8.000

15

1 mm

O2

Edelstahl

1,0

6.000

15

1 mm

O2

Edelstahl

2,0

3.600

15

1 mm

O2

Edelstahl

3,0

1.700

15

1 mm

O2

Edelstahl

4,0

800

15

1 mm

O2

Stahl

1,0

8.000

12

1 mm

O2

Stahl

1,5

5.000

10

1 mm

O2

Stahl

2,0

4.200

8

1 mm

O2

Stahl

3,0

2.400

8

2 mm

O2

Stahl

4,0

1.500

8

2 mm

O2

Stahl

5,0

1.000

6

2 mm

O2
